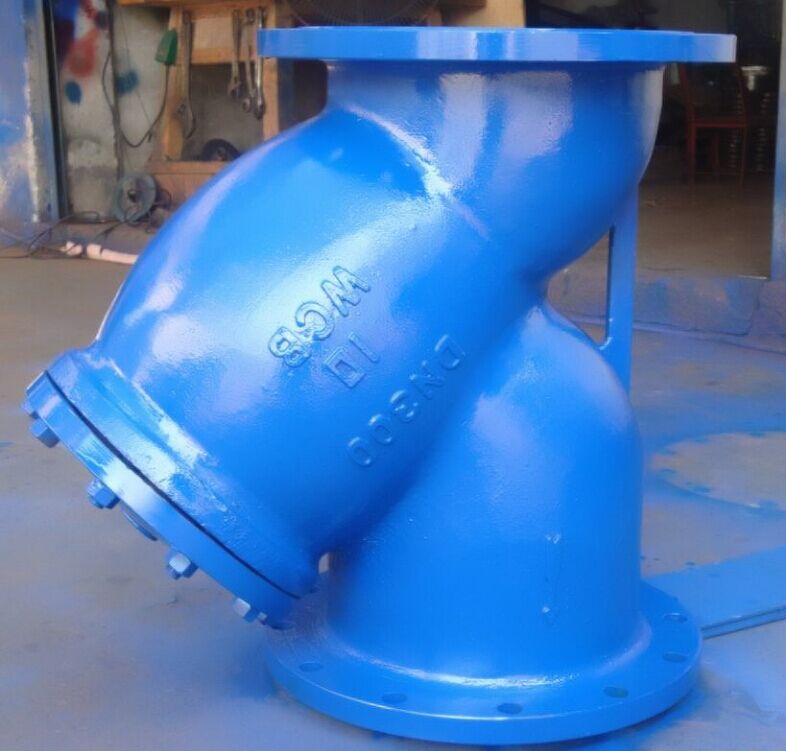

產品名稱： | 鑄鐵Y型過濾器 |
產品型號： | GL41H |
品牌： | 金豪過濾器 |
一、鑄鐵Y型過濾器概述：
Y型過濾器是輸送介質的管道系統不可缺少的一種裝置，其作用是過濾介質中的機械雜質，以保護設備管道上的配件免受磨損和堵塞。目前我國基本上都采用R406型除污器，該除污器體積大，阻力大安裝不方便，而且排污的時間長，成本高，未能很好的滿足廣大客戶的需求。我們廠針對以上問題，進行改進制作，研制成三大類系列過濾器，其外形基本相同（Y型），內部件全部采用不銹鋼，堅固耐用。該過濾器體積小，濾眼細，阻力小，效率高，安裝檢修方便，成本低，能滿足各種管道的需求。
二、鑄鐵Y型過濾器工作原理：
該產品安裝于進水管路中各配套閥門的前端，當管道中的介質首 入過濾器時，介質通過濾網進入被連接的閥門中，而雜質則留于過濾桶內，使各類閥門不會由于機械雜物卡入密封圈而失靈。
三、鑄鐵Y型過濾器主要技術參數：
殼體材質 | 黃銅 | 碳鋼 | 不銹鋼 |
公稱通徑 | 15～500mm | ||
濾框?yàn)V網材質 | 不銹鋼 | ||
密封件材質 | 耐油石棉、丁腈橡膠、聚四氟乙烯 | ||
工作溫度（℃） | -30~380 | -80~425 | -80~450 |
公稱壓力（MPa） | 1.6~10（150Lb~600Lb） | ||
過濾精度（目/in） | 10~300 | ||
四、鑄鐵Y型過濾器外形尺寸：
DN | "英寸 | L | H | H1 | 拉桿伸縮過濾器 | 參考重量kg | |
15 | 1/2 | 125 | 70 | 150 | L | H | 2 |
20 | 3/4 | 145 | 70 | 150 | 3 | ||
25 | 1 | 160 | 80 | 160 | 3.8 | ||
32 | 1 1/4 | 180 | 90 | 180 | 6 | ||
40 | 1 1/2 | 200 | 100 | 240 | 7.2 | ||
50 | 2 | 220 | 130 | 250 | 300 | 130 | 10 |
65 | 2 1/2 | 260 | 165 | 350 | 350 | 165 | 17 |
80 | 3 | 280 | 195 | 390 | 400 | 195 | 20 |
100 | 4 | 320 | 230 | 450 | 450 | 230 | 32 |
125 | 5 | 350 | 300 | 520 | 500 | 300 | 53 |
150 | 6 | 380 | 335 | 580 | 550 | 335 | 66 |
200 | 8 | 495 | 420 | 690 | 650 | 420 | 110 |
250 | 10 | 595 | 500 | 800 | 775 | 500 | 165 |
300 | 12 | 640 | 580 | 950 | 900 | 580 | 225 |
350 | 14 | 700 | 640 | 1150 | 312 | ||
400 | 16 | 800 | 700 | 1360 | 500 | ||
450 | 18 | 850 | 790 | 1480 | 700 | ||
500 | 20 | 900 | 875 | 1650 | 900 | ||
金豪過濾器對貴公司的承諾
1、我公司對產品的質量實行三包；包質、包換、包修
2、合同簽定后，質量保證，按時交貨
3、客戶在訂貨中務必提供以下說明；
【1】結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等
4、尊敬的客戶，如有疑問，我公司一定會竭盡全力為您提供 良好的服務
