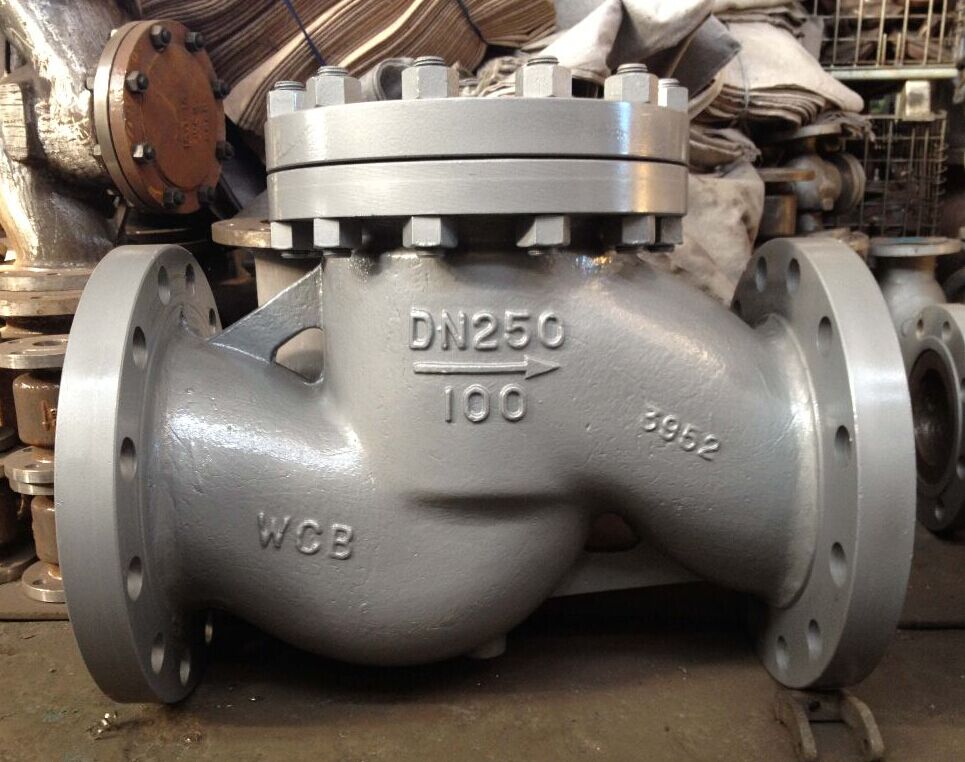

| 產品名稱： | H41H升降式止回閥 |
| 產品型號： | H41H-16C/25C/40C |
| 品牌： | 金豪閥門 |
H41H升降式止回閥詳細資料：
一、H41H升降式止回閥概述：
H41H升降式止回閥是一種閥瓣沿著閥體垂直中心線滑動的止回閥，只能安裝在水平管道上，高壓小口徑的止回閥閥瓣可采用圓球形，H41H止回閥的閥體形狀與截止閥一樣（可與截止閥通用），因此它的流體阻力系數較大，但密封性較旋啟式好。
二、H41H升降式止回閥性能參數：
| 型號 | H41H-16C~100 | H41Y-16C~100 | H41W-16P~100 | |
| 工作壓力（MPa） | 1.6~10.0 | |||
| 適用溫度（℃） | ≤425 | ≤150 | ||
| 適用介質 | 水、蒸汽、油品 | 弱腐蝕性介質 | ||
| 材料 | 閥體、閥蓋 | 碳鋼 | 鉻鎳鈦不銹鋼 | |
| 密封面 | 堆焊鉻不銹鋼 | 堆焊硬質合金 | 鉻鎳鈦不銹鋼 | |
| 墊片 | 鋼帶石墨參纏繞 | 聚四氟乙烯 | ||
三、H41H升降式止回閥主要性能規(guī)范：
| 試驗壓力 | 公稱壓力（ MPa ） | ||||
| 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | |
| 殼體試驗 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 |
| 密封試驗 | 1.8 | 2.8 | 4.4 | 7.1 | 11.0 |
| 閥體材料 | WCB(C) | CF8(P) | CF 8M (R) | WC6 | WC9 |
| 工作溫度 | ≤ 425 | ≤ 100 | ≤ 100 | ≤ 550 | ≤ 550 |
| 適用介質 | 水、蒸汽、油品 | 硝酸類 | 醋酸類 | 水、蒸汽 | 水、蒸汽 |
四、H41H升降式止回閥主要連接尺寸：
| 公稱通徑 | PN1.6/2.5/4.0MPa | PN6.4MPa | PN10.0MPa | |||
| L | H | L | H | L | H | |
| DN32 | 180 | 100 | 260 | 160 | 260 | 165 |
| DN40 | 200 | 110 | 260 | 165 | 260 | 170 |
| DN50 | 230 | 115 | 300 | 170 | 300 | 175 |
| DN65 | 290 | 140 | 340 | 185 | 340 | 190 |
| DN80 | 310 | 170 | 380 | 205 | 380 | 235 |
| DN100 | 350 | 200 | 430 | 230 | 430 | 265 |
| DN125 | 400 | 230 | 500 | 265 | 500 | 310 |
| DN150 | 480 | 255 | 550 | 310 | 550 | 350 |
| DN200 | 600 | 285 | 650 | 350 | 650 | 400 |
