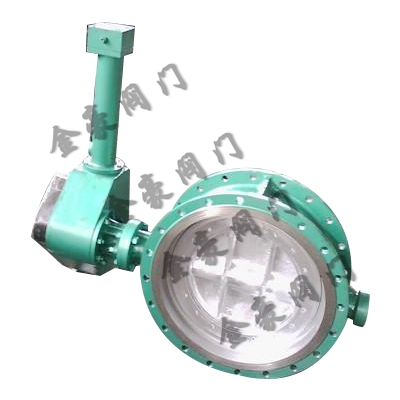

?一、 DX7K41H液控緩閉止回蝶閥概述：
液控緩閉止回蝶閥是目前用于水輪機進口處的關鍵控制設備，具有良好的密封、調節性能，該閥是本公司近年研制開發的新產品，通過對多種國內外同類產品進行認 真考察與研究，創造了具有特色的以三偏心為基本結構型式的液控蝶閥，經實地應用，操作系統運行良好，本蝶閥除了具有三偏心結構優點外還具備以下明顯優勢與 特色。自動保壓液控緩閉止回蝶閥,保壓液控緩閉止回蝶閥,止回蝶閥。
二、DX7K41H液控緩閉止回蝶閥主要性能規范：
型號 | 公稱壓力（MPa） | 實驗壓力（MPa） | 適用溫度（℃） | 適用介質 | ||||
殼體實驗 | 密封試驗 | |||||||
DX7K41H-6C | 0.6 | 0.9 | 0.66 | ≤65 | 水 | |||
DX7K41H-10C | 1.0 | 1.5 | 1.1 | |||||
項目 | 公稱通徑 | |||||||
DN≤1000 | DN≥1400 | |||||||
開閥時間（S） | 10~60可調 | 15~60可調 | ||||||
關閥時間(S) | 快關 | 1.2~25可調 | 2~30可調 | |||||
慢關 | 2~60可調 | 4~60可調 | ||||||
關閥角度（°） | 快關 | 60°±10° | ||||||
慢關 | 25°±10° | |||||||

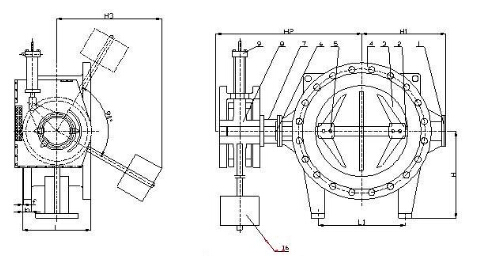

三、DX7K41H液控緩閉止回蝶閥主要技術圖紙
四、DX7K41H液控緩閉止回蝶閥主要特點：
液控緩閉止回蝶閥是目前用于水輪機進口處的關鍵控制設備，具有良好的密封、調節性能，該閥是本公司近年研制開發的新產品，通過對多種國內外同類產品進行認真考察與研究，創造了具有特色的以三偏心為基本結構型式的液控蝶閥，經實地應用，操作系統運行良好
五、DX7K41H液控緩閉止回蝶閥主要外形連接尺寸：
公稱通徑 | 主要外形尺寸 | 重量 | |||||
L | L1 | E | E1 | H | H1 | ||
500 | 350 | 800 | 1442 | 920 | 420 | 1100 | 1500 |
600 | 390 | 800 | 1634 | 1200 | 440 | 1500 | 1800 |
700 | 430 | 800 | 1728 | 1200 | 500 | 1200 | 2000 |
800 | 470 | 800 | 2000 | 1200 | 510 | 1210 | 2500 |
900 | 510 | 800 | 2130 | 1200 | 570 | 1270 | 3000 |
1000 | 550 | 800 | 2410 | 1300 | 620 | 1620 | 3000 |
1200 | 630 | 800 | 2600 | 1355 | 710 | 1710 | 4200 |
1400 | 710 | 800 | 2825 | 1355 | 820 | 1820 | 4900 |
1600 | 790 | 890 | 3141 | 1355 | 920 | 1920 | 5900 |
1800 | 870 | 890 | 3423 | 1760 | 1035 | 2035 | 6300 |
2000 | 950 | 890 | 3623 | 1860 | 1150 | 2140 | 6170 |
六、DX7K41H液控緩閉止回蝶閥主要零部件材料
名稱 | 閥體 | 蝶板 | 蝶板密封圈 | 閥桿 | 閥座 | 填料 |
DX7K41H-6/10 Z | 灰鑄鐵 | 球墨鑄鐵 | 丁腈橡膠 | 鉻不銹鋼 | 銅合金 | O型橡膠圈 |
DX7K41H-6/10 C | 碳鋼 | 碳鋼 | 不銹鋼 | 鉻不銹鋼 | 不銹鋼 | 柔性石墨 |
七、DX7K41H液控緩閉止回蝶閥訂貨說明：
金豪閥門對貴公司的承渃
1、 我公司對產品的質量實行三包；包質、包換、包修
2、 合同簽定后，質量保證，按時交貨
3、 客戶在訂貨中務必提供以下說明；
【1】 結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等
4、尊敬的客戶，如有疑問，我公司一定會竭盡全力為您提供 良好的服務
