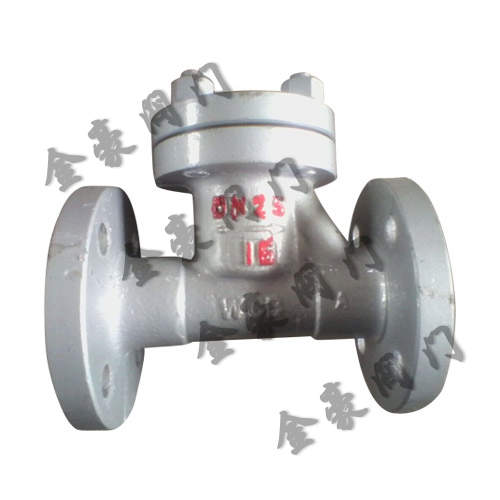

| 產品名稱： | H41Y鍛鋼止回閥 |
| 產品型號： | H41Y/H44Y |
| 品牌： | 金豪閥門 |
H41Y鍛鋼止回閥詳細資料：
一、H41Y鍛鋼止回閥介紹：
H41Y鍛鋼止回閥有三種閥蓋設計形式。一種是螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片（316夾柔性石墨制造）密封?？蛻粲刑厥庖髸r也可采用金屬環連接。第二種設計形式是焊接式閥蓋，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封?？蛻粲刑厥庖髸r也可采用全焊透連接。第三種是壓力自緊式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺紋連接，內壓自密封環密封。止回閥存在三種不同的設計結構，它們是升降式止回閥、球式止回閥和旋啟式止回閥。
二、H41Y鍛鋼止回閥設計結構和特征：
法蘭閥門符合API602，MSS-SP-118(可采用標準)和ANSI B16.34、B35352。檢驗與測試按API598，標志按MSS-SP-25
采用以下結構
全徑或縮徑
結構長度按ANSI B16.5 F16.5
法蘭自緊式閥蓋
明桿支架型
自定心壓板壓套式
整體上密封座
整體閥體法蘭
對焊接端符合ASME B16.25
RTJ閥體閥蓋連接形式
螺栓連接、纏繞墊片密封式閥蓋，螺式連接，全焊密封式閥蓋以及螺紋連接內壓自緊密封閥蓋
三、H41Y鍛鋼止回閥標準材質明細表：
| 序號 | Part Name | CS to ASTM | AS to ASTM | SS to ASTM | |
| Type A105 | Type F22 | Type F304(L) | Type F316(L) | ||
| 1 | 閥體 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
| 2 | 閥蓋 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
| 3 | 閥瓣 | A276 420 | A276 304 | A276 304(L) | A276 316(L) |
| 4 | 銘牌 | SS | |||
| 5 | 墊片 | 316夾柔性石墨 | 316夾PTFE | ||
| 6 | 螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 適用介質 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
| 適用溫度 | -29℃～425℃ | -29℃～550℃ | -29℃～180℃ | ||
四、H41Y鍛鋼止回閥尺寸及重量：
| NPS | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | ||
| L(RF) L1(BW) | 150Lb | 108 | 117 | 127 | 140 | 165 | 203 | |
| 300Lb | 152 | 178 | 203 | 216 | 229 | 267 | ||
| 600Lb | 165 | 190 | 216 | 229 | 241 | 292 | ||
| H | 150Lb ～ 300Lb | 61 | 61 | 79 | 95 | 103 | 118 | |
| 600Lb | 61 | 79 | 95 | 103 | 118 | 135 | ||
| 重量 | 150Lb | RF | 2.56 | 3.37 | 4.37 | 8.17 | 8.94 | 12.64 |
| BW | 1.70 | 190 | 2.10 | 5.12 > | 5.50 > | 1.89 > | ||
| 300Lb | RF | 2.73 > | 3.65 > | 4.74 > | 8.77 > | 9.60 > | 13.70 > | |
| BW | 1.90 > | 2.10 > | 3.00 > | 5.12 > | 6.60 > | 7.85 > | ||
| 600Lb | RF | 3.00 > | 4.00 > | 5.83 > | 9.47 > | 10.10 > | 15.6 > | |
| BW | 2.00 > | 3.12 > | 4.25 > | 7.25 > | 8.56 > | 13.60 > | ||
